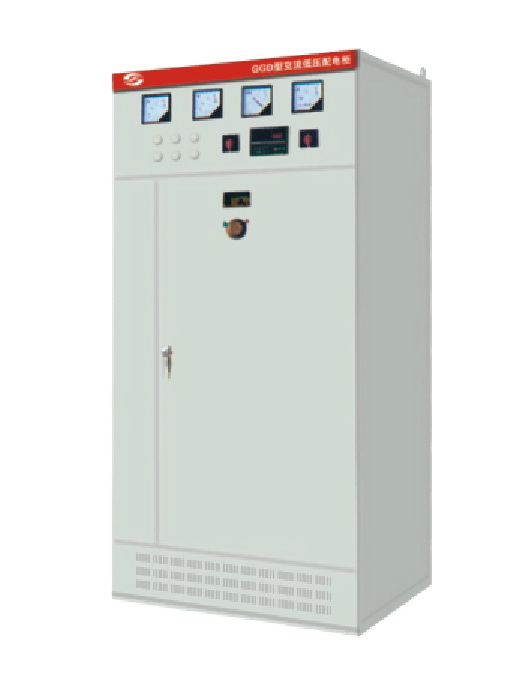

概述

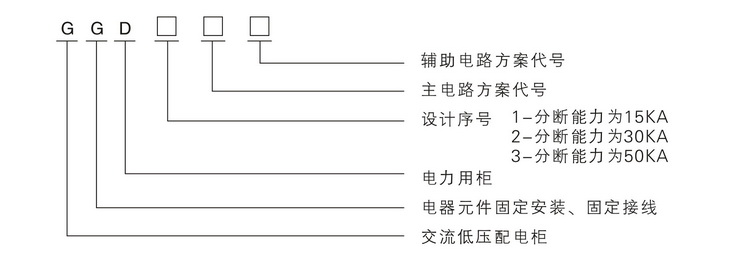

型號含義

正常使用條件

1.周圍空氣溫度不高于+40度，不低于-5度。24h內的平均溫度不得高于+35度。

2.戶內安裝使用，使用地點的海拔高度不得超過2000m。

3.周圍空氣相對濕度在最高溫度為+40度時不超過50%，在較低溫度時允許有較大的相對溫度。（例如+20度時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4.設備安裝時與垂直面的傾斜度不超過5%。

5.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

6.用戶有特殊要求時可與制造廠協商解決。

電氣性能

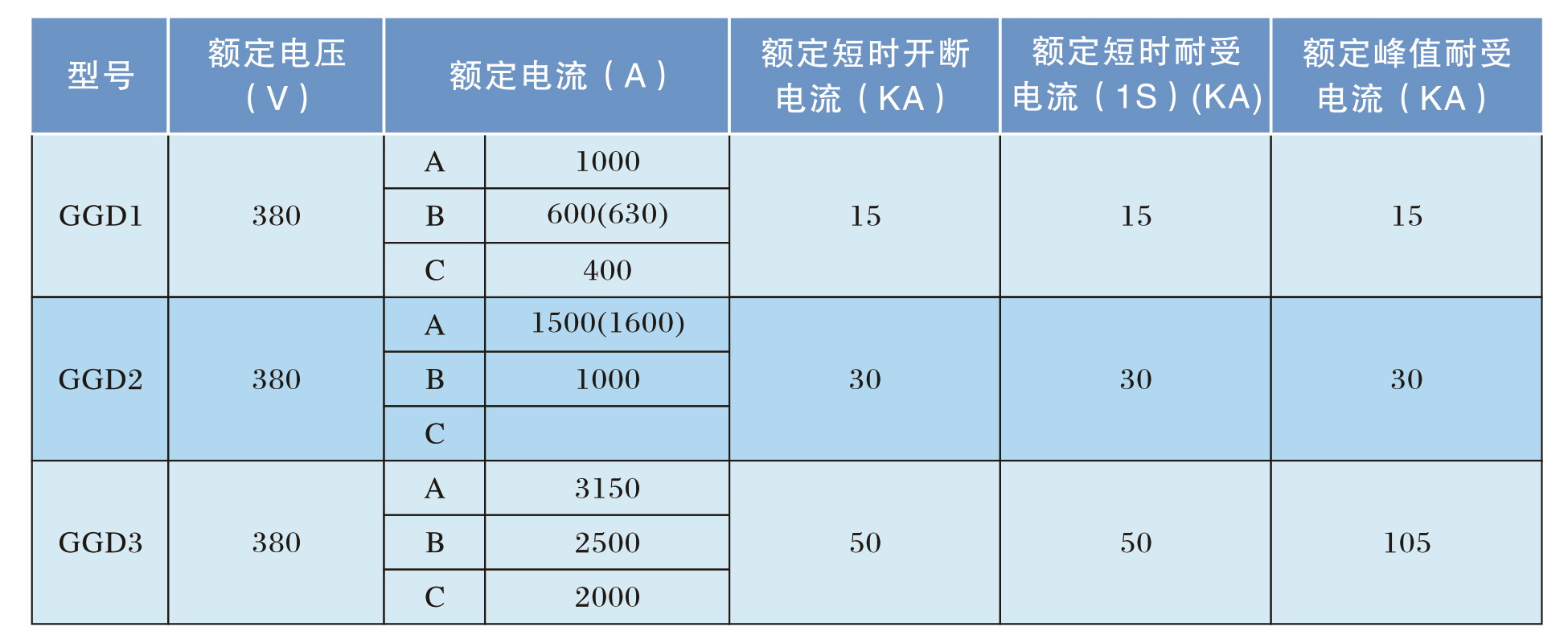

1.基本電氣參數





2.主電路方案

GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）。

其中GGD1型49個方案123個規格

GGD2型53個方案107個規格

GGD3型27個方案68個規格

主電路方案是征求了廣大設計，使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3150A，適合2000KA及以下的配電變壓器選用。

此外，為適應無功補償的需要設計了GGD1，GGD2電容補償柜，其主電路方案4個，共12個規格。


3.輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時還開發研制了專用的LMZ3D型 電流互感器以滿足發電廠和特殊用戶附設斷電保護時的需要。


4.主母線

考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線。生產廠按此規定制造樣機并通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等截流量的銅母線。


5.電器元件選擇

1).GGD柜主要采用國內己能批量生產的較先進的電器元件，如ME，DZ20，DW15等，同時也根據經濟，合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品，不選用己淘汝的產品。

2).HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機械的操作方式，保留了老產品的優點，是一種實用新型 的電器元件。

3).如設計部門根據用戶需要，選用性能更優良，技術列先進的新型 電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件制造和安裝方面的困難。

4).為進一步提高主電路的動穩定能力，設計了GGD柜專用的ZMJ型 組合式母線夾和絕緣支撐件。母線夾由高強度，高陰燃型 PPO合金材料熱塑成型，絕緣強度高，自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，成本低，強度高，解決了老產品爬電距離不夠的缺陷。


訂貨須知

制造廠供貨時應提供下列文件及附近

1.裝箱清單

2.產品合格證

3.使用說明書

4.出廠試驗報告

5.有關電氣圖紙

6.柜門鑰匙，操作手柄及合同所規定的備品備件


結構特點

1.GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量，通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可方便工廠實現預生產。

2.GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3.GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方，面目一新。

4.柜門用轉軸式活動鉸鏈與構架相連，安裝，拆卸方便。門的拆邊處均嵌有一根山型 橡皮條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5.裝有電器元件的儀表門用多股軟銅線與構架相連。柜內安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

6.柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒服的視覺環境。

7.柜體的頂蓋在需要時可拆除，便于現場母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

8.柜體的防擴等級為IP30，用戶也可根據使用環境的要求在IP20-40之間選擇。


安裝與使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定。置于適當的場所。

1 產品安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。

2 產品在安裝完畢后，投入運行關需進行如下項目的檢查與試驗。

A檢查柜體面漆有無脫落，柜內是否干燥，清潔。

B電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

C主要電器的通斷是否可靠，準備。輔助接點的通斷是否可靠準備。

D 儀表指示與互感器的變化及極性是否正確。

E 母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。

F 輔助接點是否符合設計要求，動作是否準確。

G 電路的接點是否符合要求原理圖要求。

H 保護電路系統是否符合要求。

I 用500伏兆歐表測量絕緣電阻值不得低于1兆歐。

3.使用注意事項

a.本產品為不靠墻安裝，單面（正面）操作，雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。

b.空氣斷路器，經過多次合，分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器
