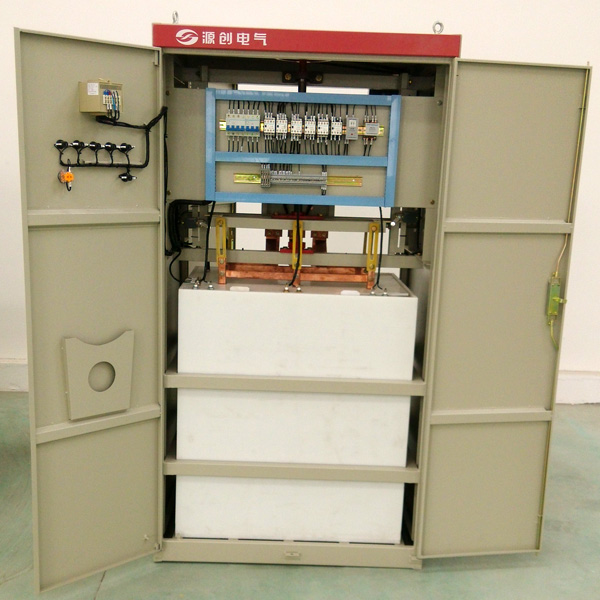

自耦變壓器降壓?jiǎn)?dòng)是指電動機啟動時利用自耦變壓器來降低加在電動機定子繞組上的啟動電壓。待電動機啟動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運動。這種降壓?jiǎn)?dòng)分為手動控制和自動控制兩種。


    1.1 接線



    自耦變壓器的高壓邊投入電網，低壓邊接至電動機，有幾個不同電壓比的分接頭供選擇。



    1.2 特點



    設自耦變壓器的變比為K，原邊電壓為U1，副邊電壓U2=U1/K，副邊電流I2（即通過電動機定子繞組的線電流）也按正比減小。又因?yàn)樽儔浩髟边叺碾娏麝P(guān)系I1=I2/K，可見原邊的電流（即電源供給電動機的啟動電流）比直接流過電動機定子繞組的要小，即此時電源供給電動機的啟動電流為直接啟動時1/K2 倍。由于電壓降低為1/K 倍，所以電動機的轉矩也降為1/K2 倍。 自耦變壓器副邊有2～3 組抽頭，如二次電壓分別為原邊電壓的80%、60%、40%。



    1.3 優點



    可以按允許的啟動電流和所需的啟動轉矩來選擇自耦變壓器的不同抽頭實現降壓?jiǎn)?dòng)，而且不論電動機的定子繞組采用Y 或Δ接法都可以使用。



    1.4 缺點



    設備體積大，投資較貴。



    編輯本段二、自動控制



    電動機自耦降壓起動（自動控制）電路原理圖



    如圖是交流電動機自耦降壓?jiǎn)?dòng)自動切換控制電路，自動切換靠時間繼電器完成，用時間繼電器切換能可靠地完成由啟動到運行的轉換過程，不會造成啟動時間的長短不一的情況，也不會因啟動時間長造成燒毀自耦變壓器事故。



    2.1 控制過程



    1、合上空氣開關QF接通三相電源。



    2、按啟動按鈕SB2交流接觸器KM1線圈通電吸合并自鎖，其主觸頭閉合，將自耦變壓器線圈接成星形，與此同時由于KM1輔助常開觸點閉合，使得接觸器KM2線圈通電吸合，KM2的主觸頭閉合由自耦變壓器的低壓低壓抽頭（例如65%）將三相電壓的65%接入電動。



    3、KM1輔助常開觸點閉合，使時間繼電器KT線圈通電，并按已整定好的時間開始計時，當時間到達后，KT的延時常開觸點閉合，使中間繼電器KA線圈通電吸合并自鎖。



    4、由于KA線圈通電，其常閉觸點斷開使KM1線圈斷電，KM1常開觸點全部釋放，主觸頭斷開，使自耦變壓器線圈封星端打開；同時KM2線圈斷電，其主觸頭斷開，切斷自耦變壓器電源。KA的常閉觸點閉合，通過KM1已經復位的常閉觸點，使KM3線圈得電吸合，KM3主觸頭接通電動機在全壓下運行。



    5、KM1的常開觸點斷開也使時間繼電器KT線圈斷電，其延時閉合觸點釋放，也保證了在電動機啟動任務完成后，使時間繼電器KT可處于斷電狀態。



    6、欲停車時，可按SB1則控制回路全部斷電，電動機切除電源而停轉。



    7、電動機的過載保護由熱繼電器FR完成。
