襄陽源創電氣有限公司小王告訴我們：所謂星三角降壓啟動是指啟動時，先把三相鼠籠式異步電動機定子三相繞組做星形鏈接，等電動機轉速升高到一定值后再改成三角形。因此這種降壓啟動方法只能用于正常運行時坐三角形接法的電動機上。其原理線路圖如下圖所示。

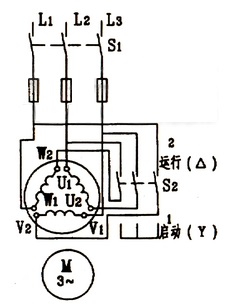

　　鼠籠式電動機星三角降壓啟動原理線路圖



　　電機啟動時將星三角（Y-△）轉換開關的手柄S2置于啟動位置，則電動機定子三相繞組的末端U2、V2、W2連成一個公共點，三相電源L1、L2、L3經開關S1向電動機定子三相繞組的首端U1、V1、W1供電，電動機以星形接法啟動。加在每相定子繞組上的電壓為電源線電壓U1的1/√3倍，因此啟動電流較小。



　　等電動機啟動即將結束時再把手柄S2轉到運行位置，電動機定子成三角形接法，這時加在電動機定子每組繞組上的電壓即為線電壓U1，電動機全壓正常運行。



　　采用Y-△星三角降壓啟動時，啟動電流為直接采用三角形接法時啟動電流的1/3，但啟動轉矩降低很多，所以只能用于輕載或者空載啟動的電動機上。



　　采用星三角降壓啟動的優點是所需設備簡單、成本低，因而獲得了較為廣泛的采用。由于此法只能用于正常運行時為三角形（△）接法的電動機中，因此外國生產的J02及Y系列三相鼠籠異步電動機，凡是功率在4千瓦及以上的電動機正常運行時都采用三角形接法。
