水阻柜是一種廣泛應用于電力、冶金、化工、煤炭等行業的電機啟動設備，它通過在電機定子回路(YLQ水阻柜)或轉子回路（YRQ水阻柜）串入液態電阻，起到平滑啟動、限流限壓的作用，從而保護電機和供電線路的安全。

YRQ系列水阻柜是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無極調整電阻阻值使其由大變小為零，進而實現電機降壓無沖擊地平滑起動。

由于液體電阻的熱容量較大，單位時間內的起動次數大于頻敏變阻器等其它起動設備，其性能優于頻敏、油浸變阻起動器，且便于維護，運行可靠性高。適用于建材、冶金等行業的球磨機、風機、軋機、水泵、破碎機等100—6000KW繞線式電機的重載起動。

而電解液則是水阻柜中重要的組成部分，它直接影響到水阻柜的性能和使用壽命。本文將詳細介紹水阻柜配置電解液時需要用到的電解粉的用量及配置方法。

一、電解粉的種類和作用
電解粉是用于配置電解液的重要原料，而水阻柜中的電解粉通常由碳酸鈉（Na2CO3）組成。不同廠家生產的電解粉成分可能有所不同，但它們的作用都是提供電解液所需的離子，從而保證水阻柜的正常工作。

碳酸鈉是一種弱堿性鹽類化合物，可以中和反應過程中產生的酸，保持電解槽的pH值穩定。

這樣的話，在使用過程中，可以確保水箱的使用壽命。

二、電解粉的用量及配置方法
1. 確定水阻柜型號及電機參數
在配置電解液之前，我們需要先確定所使用的水阻柜型號及電機的參數，包括電機的額定電壓、電流、功率等。這些參數決定了電解液的配置要求。

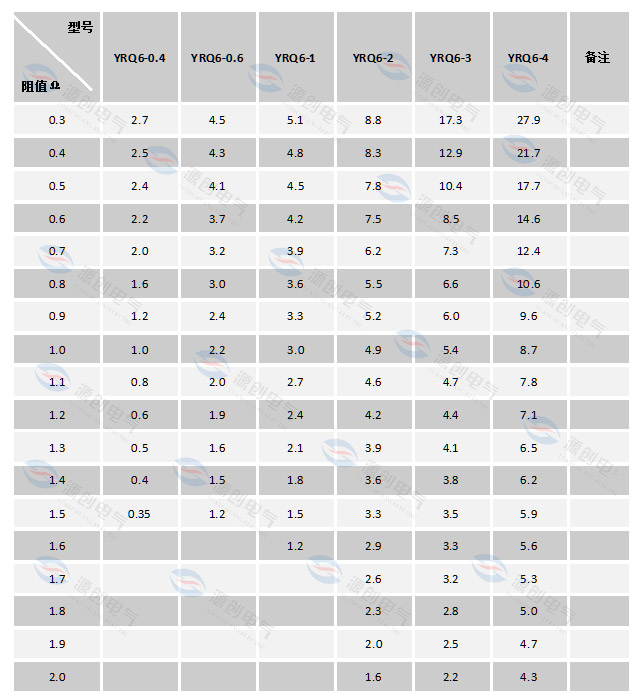

2. 計算電解粉的用量
根據水阻柜型號及電機參數，可以計算出所需的電解液濃度。通常情況下，電解液濃度在2.8%至3.5%之間為宜。因此，我們可以根據這個濃度范圍來計算電解粉的用量。具體計算方法如下：

1．高壓YR系列電機：

Un= K × √3 In × Rs

或

Rs=Un/ In / √3/ K

（Un轉子開路電壓；In轉子額定電流；K為啟動時額定電流的限定倍數，標準為1.1～1.3一般取1.3最大不超過1.5）

2．高壓籠型電機：

Un= K ×√3 In × Rs

或

Rs=Un / In /√3 / K

（Un電機額定電壓；In電機額定電流；K為啟動時額定電流的限定倍數，標準為2.5～3.5 一般取3.5最大不超過4.0）

當然了，不同的廠家有不同的配比公式，這個會出現在使用說明之中，客戶不用擔心

3. 配置電解液
將計算出的電解粉按照比例加入到水中，攪拌均勻后即可得到所需的電解液。

用6.3～12V等級100VA以上的低壓變壓器次級分別接在三相水阻的動靜極板上，測量出電流，通過R=U/I計算出電阻，看是否合適。

所用的水用純凈水（初始阻值大）最佳，用水阻粉由大到小進行配置。

注意，在配置過程中要保證場地的通風良好，避免吸入或接觸皮膚造成危害。同時，對于不同型號的水阻柜和電機，電解粉的用量和配置方法可能會有所不同，具體可參考廠家提供的說明書進行操作。

啟動要求及配置結果

1.網絡壓降不低于85%Ue（最好9000KV）。

2.電流不超過3.5～3. 8Ie（如電網允許啟動過長電流換接之前電流過大，可適當提高啟動電流，來增大啟動轉矩解決）。

3.電阻配置偏大將導致電機端電壓不夠，動力不足，轉速將至換接時不足，引起電流猛增，二次壓降增大很多，引起極板拉弧放電。

4.電阻配置過小將導致瞬時啟動壓降過大，電流沖擊尖峰過大。

5.水阻高于50℃，一般不允許再次起動。

實例

一、高爐3300KW風機因啟動過長每次第一次啟動都失敗，后重新調配水電阻結果水溫14℃；電流倍數3.7倍（原3.3倍）；電阻7.46 Ω（原8.25s Ω）；啟動時間40秒封星，29~30秒電流下降啟動成功，電壓降正常。

二、5400KW重配，水溫34℃；電流倍數4.1倍（原3.9倍）；電阻4.08 Ω（原4.24Ω），結果未試。

三、燒結2800KW風機，轉子開路電壓2178V；額定電流784A。

K值取1.3倍；電阻RO=1.14Ω

燒結1800KW冷卻風機，轉子開路電壓1426V；額定電流754A。

K值取1.3倍；電阻RO=0.88 Ω
